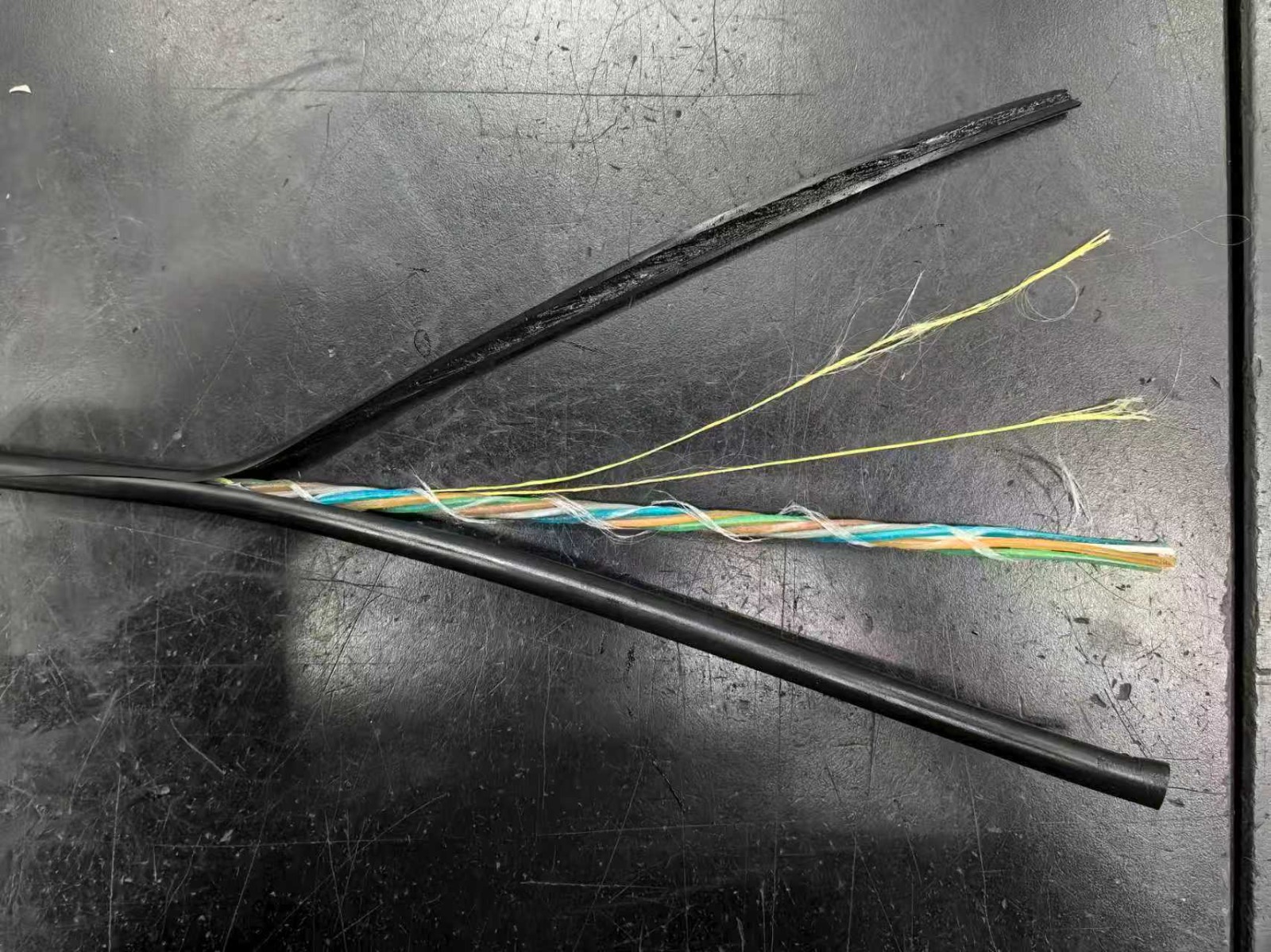

Kablo Kesit Yapısı ve Tanımlama ;

Optik Fiber: Sinyal taşıyıcı çekirdek.
Tüp Dolgu Macunu: Tüp içi koruyucu jel.
Gevşek Tüp (Loose Tube): Fiberleri barındıran tüp.
Merkezi Güç Elemanı (CSM): FRP (Fiber takviyeli plastik).
Kablo Dolgu Macunu: Su bloklayıcı jel.

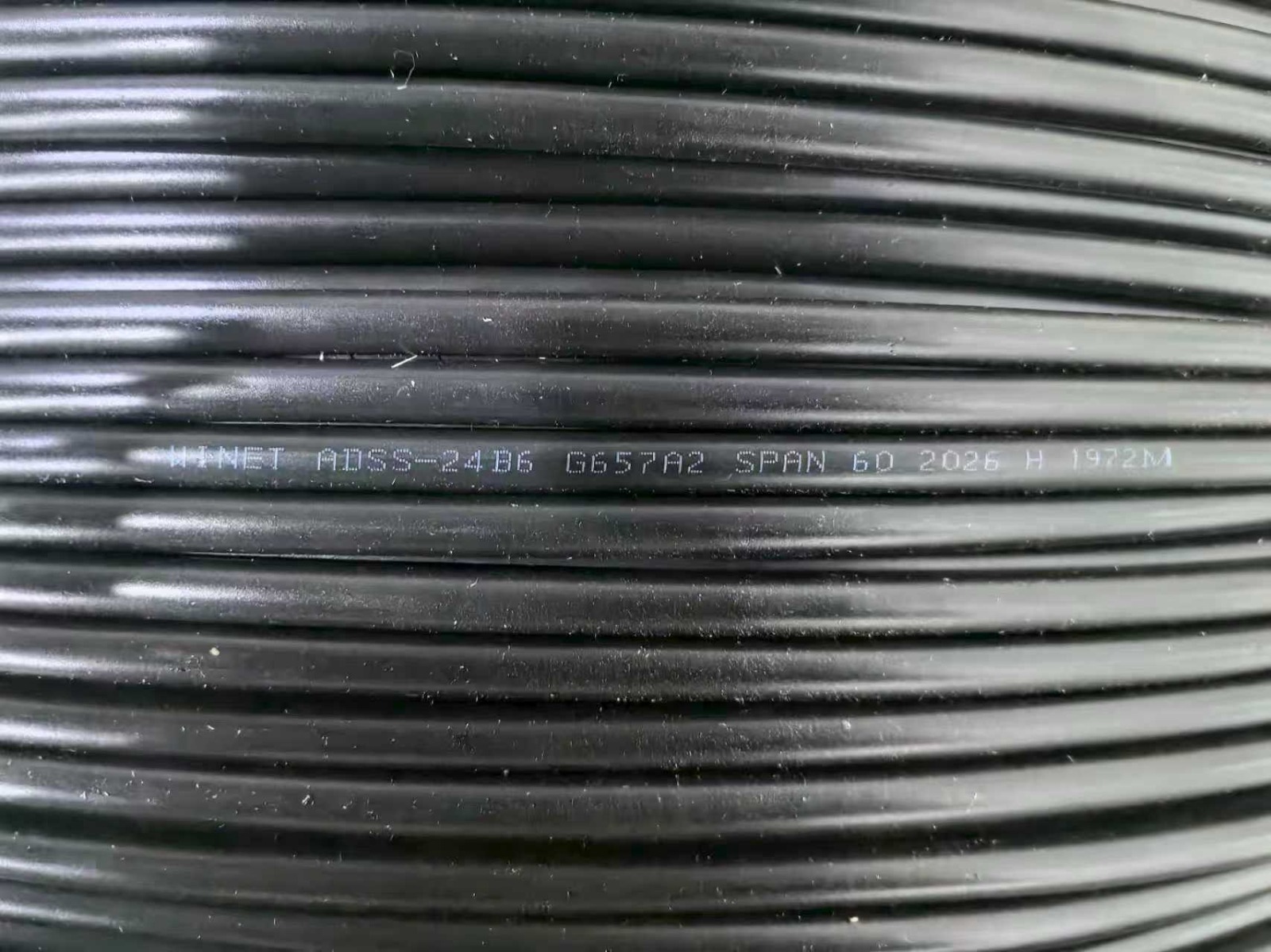

Dış Kılıf: Siyah PE (Polietilen).

Gevşek Tüp (LT) ve Dolgu Çubuğu (FR) Dizilimi:

24 Fiber: 4 Adet Gevşek Tüp (LT) + 1 Adet Dolgu Çubuğu (FR).
48 Fiber: 6 Adet Gevşek Tüp (LT).


Özellik 24 Fiber Değeri 48 Fiber Değeri

Tüp Başına Maks. Fiber 6 Fiber 8 Fiber

Gevşek Tüp Dış Çapı 1.8±0.1 mm 1.8±0.1 mm

Merkezi Güç Elemanı (FRP) Çapı 2.0±0.1 mm 1.4±0.1 mm

Dış Kılıf Kalınlığı Nom. 1.7 mm / Min. 1.5 mm Nom. 1.7 mm / Min. 1.5 mm

Yaklaşık Kablo Çapı 9.0+0.3 mm 8.6+0.3 mm

Yaklaşık Kablo Ağırlığı 60 kg/km± 60 kg/km±

Maks. İzin Verilen Çekme (MAT) 0.5 kN 0.5 kN

Açıklık (Span) 60 Metre 60 Metre
